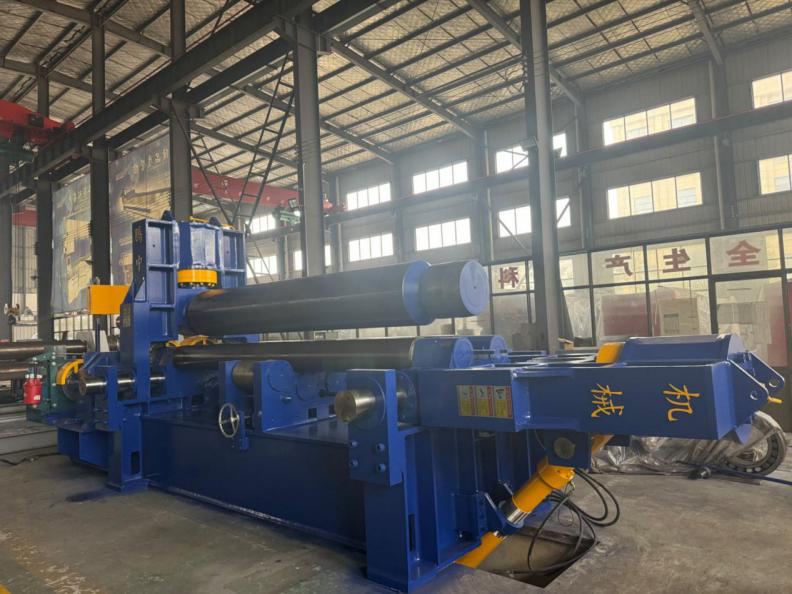

3 sorcóir hiodrálacha Pláta rollta meaisín

Gléas gléasta sorcóir

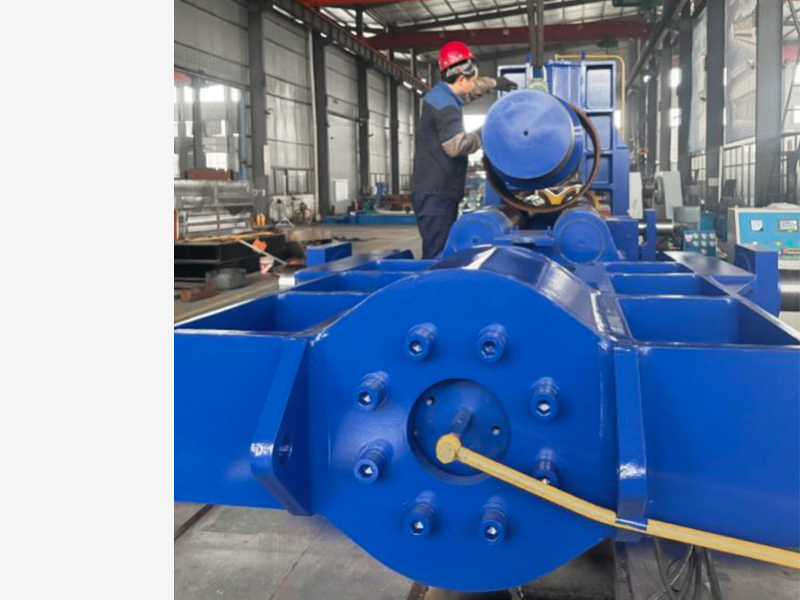

Tá an gléas sorcóir uachtair comhdhéanta de sorcóir uachtarach, príomh-sorcóir ola, suíochán imthacaí sorcóir uachtarach, agus imthacaí ailínithe sraith dhúbailte.
Soláthraíonn dhá mháistir-sorcóir an brú a theastaíonn chun an leathán a rolladh, agus is é 19.5MPa brú oibre an mháistir-sorcóir.
Glacann imthacaí ailínithe sraith dhúbailte imthacaí sorcóir ailínithe luas íseal agus tromshaothair.
Tá an rolla uachtair múnlaithe cosúil le druma, a úsáidtear chun cúiteamh a dhéanamh ar dhífhoirmiú sraonadh an rolla uachtair.

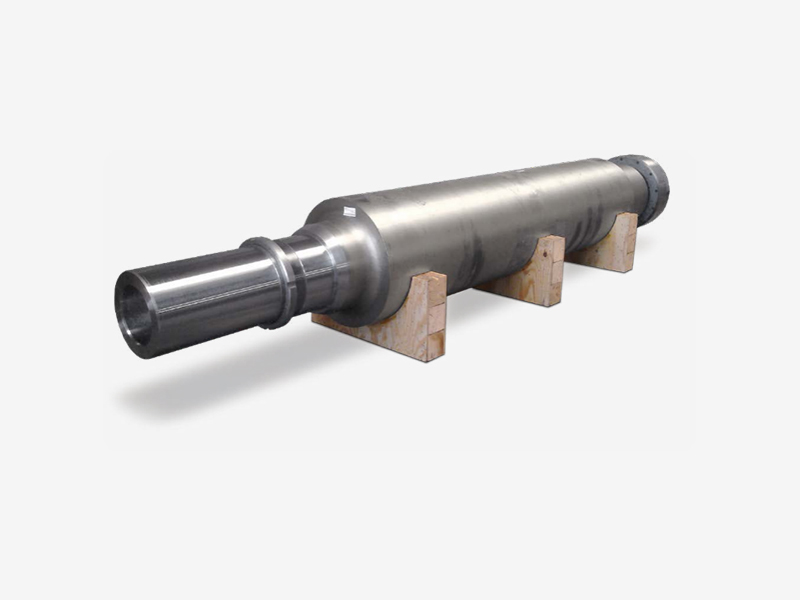

Tá an rolla uachtarach déanta as 42CrMo, tempered tar éis próiseáil garbh, HB260-300; Tar éis críochnú, múchadh minicíocht mheán HRC45-50.

Rollóir níos ísle agus gléas gluaiseachta cothrománach

Tá an gléas sorcóir níos ísle comhdhéanta de sorcóir níos ísle, suíochán imthacaí sorcóir níos ísle, imthacaí sleamhnáin sorcóir níos ísle, fearas ionchuir sorcóir níos ísle, etc.
Soláthraíonn an gléas rolla níos ísle chasmhóiminte dearfach agus diúltach don bhileog coil. Tríd an bpríomhfhearas aschuir tiomána agus fearas ionchuir sorcóir níos ísle, chasmhóimint tarchurtha.
Tá an sorcóir níos ísle déanta as cruach 45 #, tempered agus próiseáilte, agus déantar dromchla an chomhlachta sorcóir a neartú go meicniúil.
Tá an t-imthaca sleamhnáin sorcóir níos ísle déanta as ábhar ilchodach féin-bhealaithe SF-1.
Tá an gléas gluaiseachta cothrománach á thiomáint ag an mótarfheithicil ag gluaiseacht cothrománach agus tiomáineann sé na comhpháirteanna fráma agus rolla uachtair chun bogadh go cothrománach tríd an meicníocht tarchurtha worm agus an meicníocht tarchurtha bíseach chun réamh-lúbthacht an phíosa oibre agus an foirceannadh neamhshiméadrach a bhaint amach.

Rollóir níos ísle agus gléas gluaiseachta cothrománach

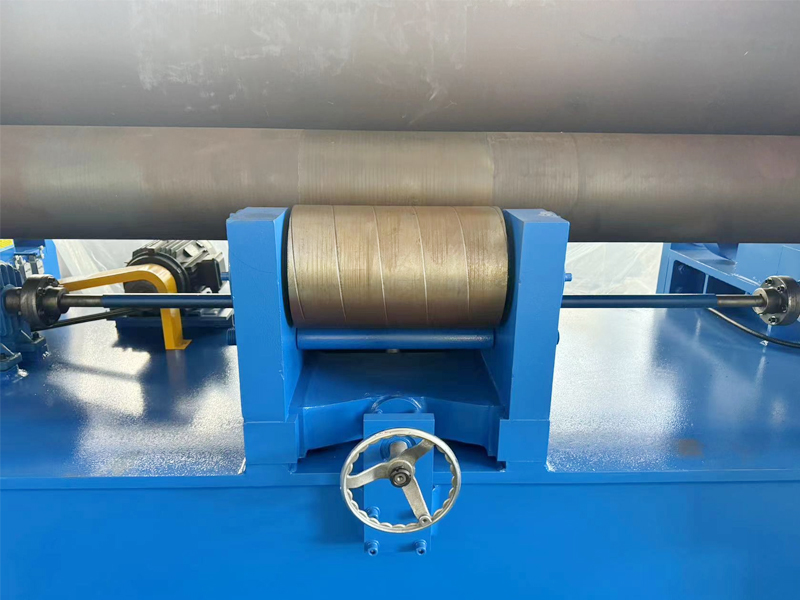

Tá an gléas idler comhdhéanta de chomhcheangal idler, meicníocht ding oblique, agus meicníocht bíseach.
Tiomáineann an scriú coigeartaithe an dá ghrúpa de dhingeacha claonta gar do nó ar leithligh, agus ar an mbealach sin ardú nó ísliú an teaglaim díomhaoin.
Tá an sorcóir déanta as 45 cruach, cóireáil tempered, agus tá an cruas níos ísle ná an sorcóir níos ísle.

Príomh-chóras tiomána

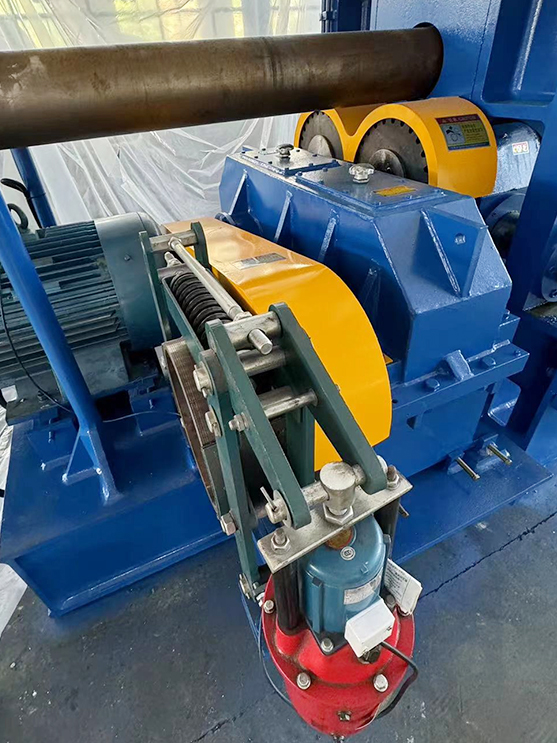

Tá an príomhchóras tiomána comhdhéanta den phríomh-mhótar, laghdaitheoir, fearas aschuir, etc.
Is féidir leis an gcóras rothlú dearfach agus diúltach chun cumhacht oibre a sholáthar, agus an chasmhóimint a aistriú chuig an rolla níos ísle tríd an bpríomh-laghdaitheoir, an fearas aschuir, agus an fearas rolla níos ísle, ionas go mbeidh an rolla níos ísle ag rothlú, agus ag brath ar fhrithchuimilt chun an pláta beatha a thiomáint chun críche. an obair tochrais.

Gléas tipping

Tá an gléas tipping comhdhéanta de seafta bioráin, reithe, sorcóir hiodrálacha tipping, tacaíocht, etc.
Tiomáineann an sorcóir hiodrálacha tipping an fráma tipping chun barr a chur nó a athshocrú. Nuair a chuirtear an fráma os a chionn, tá sé éasca an táirge a bhaint ar feadh an tip.

◆ Gléas comhardaithe: Tá an gléas cothromaithe comhdhéanta de dhá shlat tarraingt agus bhíoma cothromaíochta.
Tar éis an fráma taobh tipping a chealú, brúigh an gléas cothromaithe eireaball an rolla uachtair chun cothromaíocht an rolla uachtair a choinneáil.

◆ Raca: Fráma seasta agus droim ar ais le haghaidh páirteanna táthú, tar éis dul in aois creathadh táthú chun cóireáil struis a bhaint. Úsáidtear an fráma chun an sorcóir hiodrálacha a fheistiú agus na comhpháirteanna rolla uachtair a bhogadh go cothrománach.

◆ Pláta bonn: Is struchtúr táthaithe bosca é an chassis, cóireáil annealaithe. Úsáidte chun comhpháirteanna a shuiteáil.

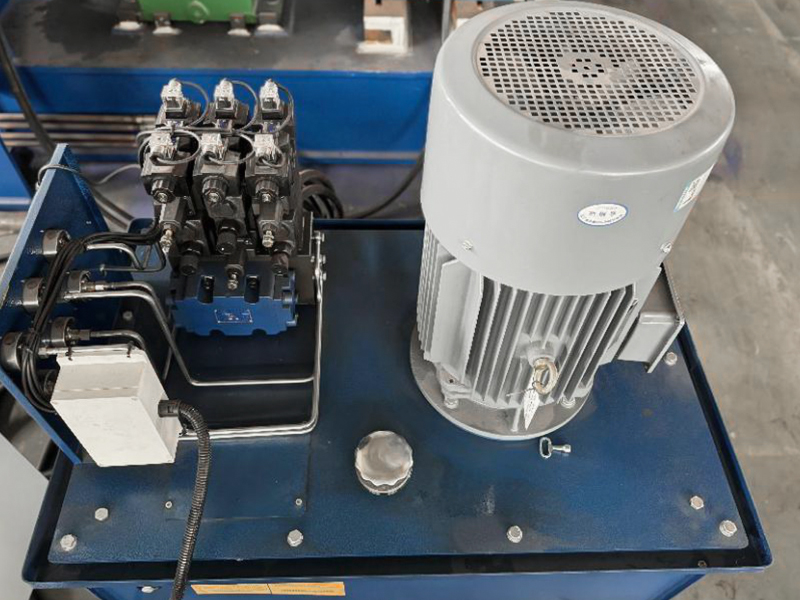

Córas hiodrálacha

Tá an córas hiodrálacha comhdhéanta de chaidéal fearas, grúpa comhla, páirteanna nasctha sreabhach, páirteanna cúnta hiodrálacha, etc.
Sraith comhla superposition roghnú comhla hiodrálacha, tá an phíblíne ní hamháin simplí ach éasca le cothabháil agus dífhabhtú.
Tá an córas comhdhéanta de thrí chiorcad, ciorcad cosanta róbhrú agus rialú brú, ciorcad sioncrónaithe, agus ciorcad luas.
Rialaíonn an ciorcad a rialaíonn brú brú oibre an chórais tríd an bpríomh-chomhla faoisimh. Is é 19.5MPa brú oibre an chórais.
Sioncrónaíonn an lúb sioncrónaithe ardú agus titim an rolla uachtair tríd an gcomhla throttle shunt, agus déantar an comhla throttle a choigeartú suas agus síos; Brath riail maighnéadach grating, an sorcóir uachtarach cruinneas suite sioncrónach de ±0.15mm.
Rialaíonn an lúb luais tilting agus athshocrú an fhráma tilting taobh agus coigeartaíonn sé luas sníomh an lúb tríd an gcomhla throttle.

◆ Cosaint Éagsúla: Tá ardú agus titim an rolla uachtair faoi seach faoi chosaint ag an gcomhla faoisimh mar an teorainn brú.

Córas rialaithe leictreach

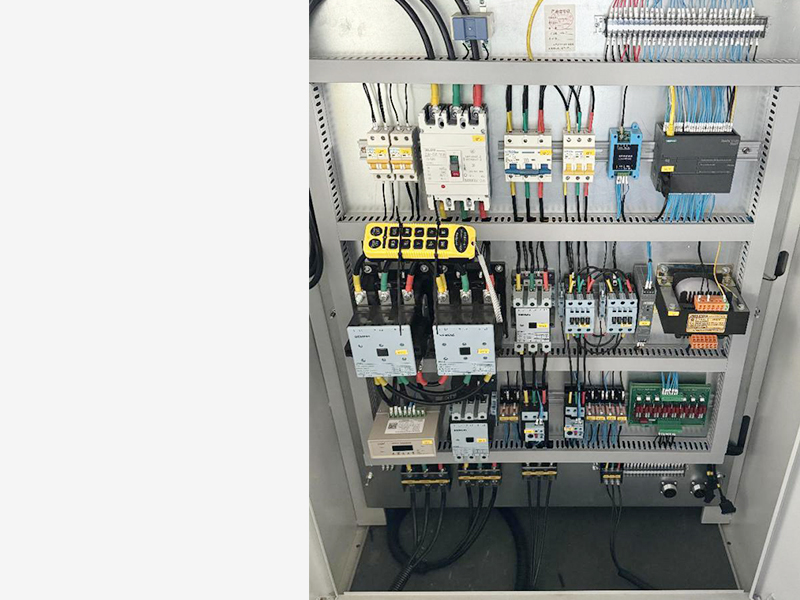

Tá an córas rialaithe leictreachais comhdhéanta de chomh-aireachta rialaithe leictreachais, tábla oibríochta, agus bosca cnaipe láimhe.
Príomhtháscairí teicniúla an chórais:
Is é voltas oibriúcháin an chórais ná 380V/50Hz.
Is é an teocht chomhthimpeallach ná -5 céim go 45 céim.
Glacann an ciorcad rialaithe córas rialaitheora in-ríomhchláraithe PLC, níos lú athsheachadáin, oibriú iontaofa, agus saolré fada.

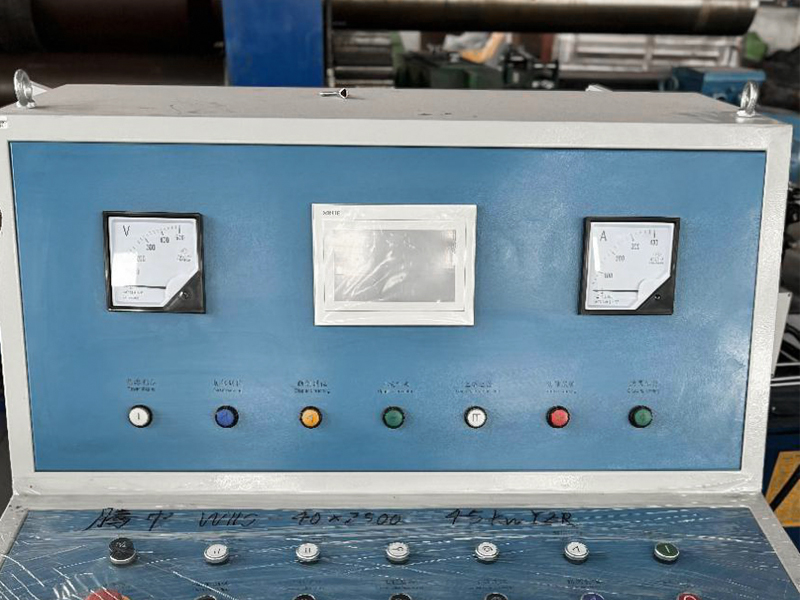

Tá an comh-aireachta rialaithe feistithe leis na cnaipí agus na táscairí go léir chun an próiseas foirceannadh iomlán a chomhlánú, ar féidir leo staid oibre agus oibriú an mheaisín iomláin a rialú. Soláthraíonn an bosca cnaipe ríomhaire boise áisiúlacht chun príomhoibríochtaí a rialú san oibríocht sreafa.

Córas rialaithe uimhriúil

Tá feidhmeanna monatóireachta fíor-ama, rialú in-áit, agus cuimhne leictreach gearr ag an gcóras CNC sa phróiseas rollta.
Monatóireacht fíor-ama: Taispeánann an scáileán tadhaill an díláithriú Y suas agus síos príomh-sorcóir an rolla uachtair agus gluaiseacht chothrománach X den rolla uachtarach ag am ar bith.
Feidhm rialaithe in-áit: is féidir leis na heochracha líon agus feidhm ar an scáileán tadhaill paraiméadair an phróisis a shocrú, ar féidir leo rialú in-áit an rolla uachtair suas agus síos agus an ghluaiseacht chothrománach a bhaint amach.

Meaisín rollta pláta uilíoch sorcóir uachtarach

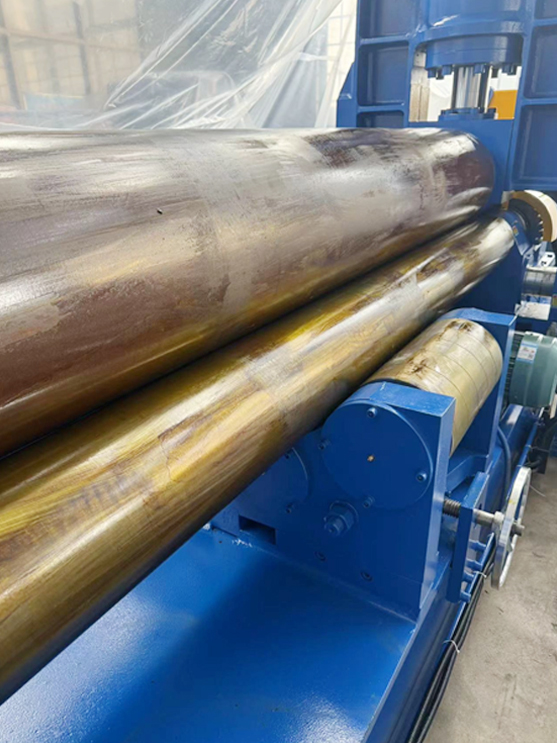

Glacann an meaisín sorcóir uachtair druma-chruthach agus sorcóir níos ísle trastomhas níos lú, agus tá an chuid íochtair den sorcóir níos ísle tacaithe ag sorcóir is féidir a choigeartú suas agus síos.
Nuair a bhíonn an workpiece á rolladh, is féidir airde an sorcóir a choigeartú de réir an ghá, agus is féidir aonfhoirmeacht leithead comhpháirteach fadaimseartha an táirge a fháil le cruinneas ard.

◆ Rialú plátaí tiubh rollta: Nuair a bhíonn pláta tiubh á rolladh, ardaíonn an sorcóir agus cuireann sé brú droim ar ais ar an sorcóir níos ísle chun sraonadh droim ar ais a ghiniúint chun cúiteamh a dhéanamh ar shraonadh iomarcach an sorcóir uachtair, chun ga cuaire den chineál céanna a bhaint amach idir lár agus dhá cheann an táirge agus earráid aonfhoirmeachta leithead comhpháirteach fadaimseartha an táirge a laghdú.

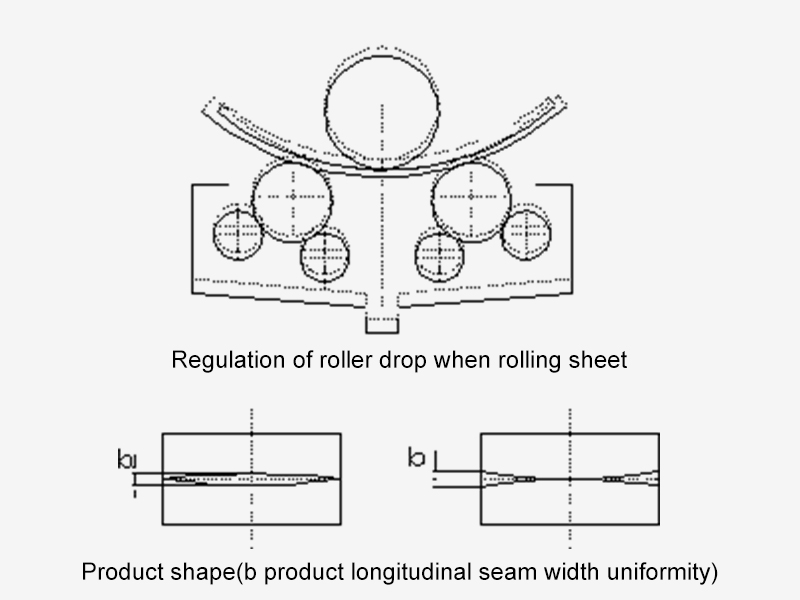

◆ Rialú bileog rollta: Nuair a bhíonn an leathán á rolladh, titeann an sorcóir, ionas gur féidir leis an sorcóir níos ísle sraonadh áirithe a tháirgeadh faoin ngníomh brú oibre chun tionchar cruth an rolla uachtair a chúiteamh, chun lár agus dhá chríoch an táirge a bhaint amach is é ga cuaire foirceannadh an táirge. den chineál céanna, laghdú ar an táirge earráid fadaimseartha aonfhoirmeachta leithead comhpháirteacha a dhéanamh.

◆ Cruth an ailt: Tá an earráid aonfhoirmeachta leithead seam fadaimseartha beag. Má dhéantar é a choigeartú i gceart, tá ga cuaire an lár agus an dá cheann den táirge sách dlúth, agus is féidir aonfhoirmeacht leithead seam fadaimseartha an táirge le cruinneas ard a fháil.

◆ Backbend: brúitear an sorcóir uachtarach síos agus rothlaíonn an sorcóir níos ísle; Glacann deireadh an phláta lúbthachta brú díreach; Níl aon chúinne ar ais, tá deireadh an chiumhais dhíreach fágtha á rialú ar an gciorcal caighdeánach, agus tá cruinneas an táirge ard.

◆ Lúbthachta siméadrach: Casann an sorcóir níos ísle dearfach agus diúltach, réamh-lúbthachta an dá chríoch an pláta, agus ansin foirceannadh siméadrach, tá an táirge Uillinn ceart, tá an imeall díreach atá fágtha deacair a rialú, agus tá an táirge roundness bocht

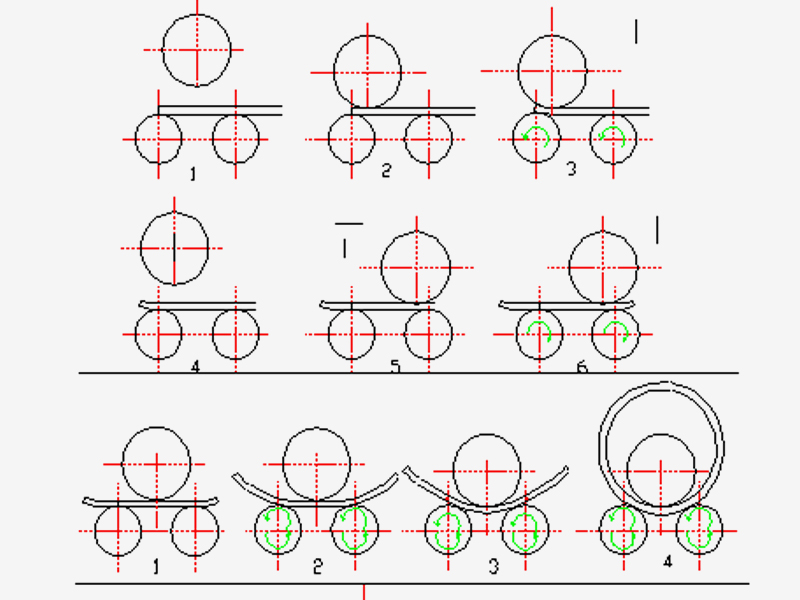

Próiseas foirceannadh

◆ Deireadh Ben:

① Tá an fad idir na rollóirí uachtaracha agus íochtaracha scartha (ardaíonn an sorcóir uachtarach alt).
② Gluaiseann an rolla uachtarach go cothrománach ar chlé nó ar dheis, agus is é a seasamh gur féidir an pláta cruach a chlampáil idir na rollóirí uachtaracha agus íochtaracha nuair a thiteann an rolla uachtarach.
③ Titeann an rolla uachtarach
④ Tiomáin an sorcóir níos ísle agus lúb an chuid imeall díreach atá fágtha den taobh meaisínithe.
⑤ Sa phróiseas céanna, lúb an imeall díreach atá fágtha ar an taobh eile.

◆ Lúbthachta siméadrach:

① Coigeartaigh an rolla uachtair go dtí suíomh siméadrach leis an rolla níos ísle, agus ansin beatha isteach sa phláta cruach.
② Tosaigh na sorcóirí clé agus ar dheis agus brúigh iad ionas go mbeidh an sorcóir uachtarach brúigh an pláta cruach agus a thiomáineann an sorcóir níos ísle chun an pláta cruach a lúbadh
③ Méadú ar an méid brú de réir a chéile, agus an rothlú sorcóir oibre a thiomáint arís agus arís eile, chun an próiseáil feadánacha a chomhlánú. Is é sin lúbadh an tsorcóra a chomhlánú.

◆ di sceal:

Bog an rolla uachtarach go dtí an suíomh lártheorann uachtair, agus ní ghluaiseann an fráma tipping i suíomhanna eile. Ag an am seo, déanann an gléas cothromaíochta an rolla uachtarach a chothromú. Raca tipping dumpa tipping.

Leid thar athshocrú raca

Nuair a bhíonn píosaí oibre stua ciorclach agus gnáthghníomhartha lúbthachta eile á bhfoirceannadh, lúbtar an deireadh go ginearálta ar dtús.
1) Mar a thaispeántar i bhFíor 5-3, déan an rolla uachtarach a fhritháireamh go dtí taobh amháin, coigeartaigh an brú níos ísle go dtí an airde comhfhreagrach, agus ben ceann amháin ar dtús.
2) Rothlaigh an rolla oibre chun an t-alt lár a lúbadh.
3) Oibriú an rolla oibre a aisiompú, agus bogadh an taobh dheis den chuid lúbthachta críochnaithe go dtí an suíomh in aice leis an rolla ceart níos ísle.
4) Ardaíonn an rolla uachtarach agus aistríonn sé go dtí an taobh eile.
5) Coigeartaíonn an sorcóir uachtarach an brú níos ísle go dtí an airde comhfhreagrach agus tiomáineann sé an sorcóir oibre chun an chuid atá fágtha den chuid lár a lúbadh.
6) Ar deireadh, bend deireadh an taobh eile.
