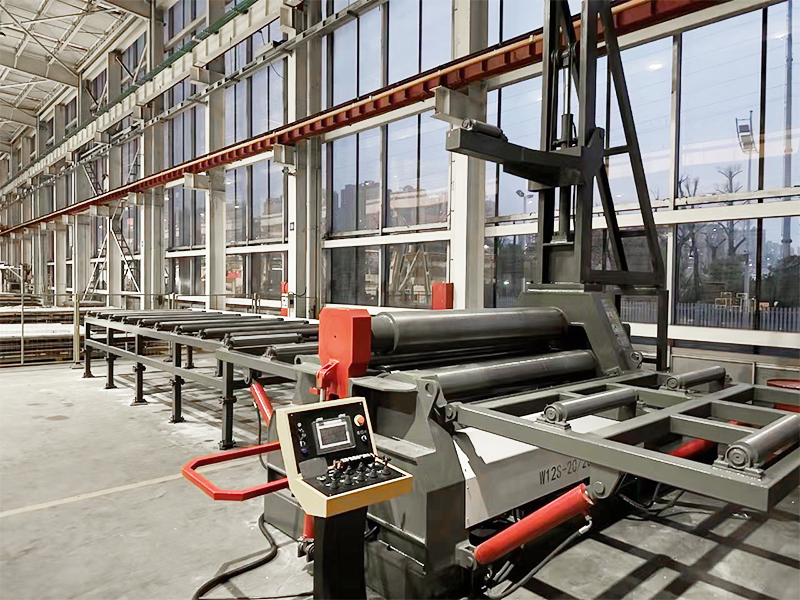

CNC 4 sorcóir Pláta meaisín rollta

Glúin nua de theicneolaíocht hibrideach ola-leictreacha, coigilt fuinnimh agus laghdú astaíochtaí, ard-éifeachtúlacht agus teas íseal, agus laghdaíodh an torann oibre go mór;

Ciúin nuair a bhíonn tú ag fanacht le luas tapa (thart ar 25 dB), torann íseal nuair a bhíonn sé ag lúbadh agus ag filleadh (tá an brú sa chóras hiodrálacha á rialú ag an bpríomh-lúb dúnta mótair servo);

Mótar ardfheidhmíochta agus caidéal ola, cumhacht láidir;

Laghdaítear go suntasach an díomhaoin Ram, gluaiseacht tapa, coinneáil brú, agus torann fillte, níos mó ná 30% níos ísle ná torann eile, agus iad ag rith níos réidh;

PREV：3 sorcóir hiodrálacha Pláta rollta meaisín
NEXT：Meaisín rollta pláta ceithre-sorcóir servo leictreacha CNC

Is trealamh próiseála rollta pláta chun cinn é meaisín rollta pláta CNC 4, is féidir a rialú go beacht ar pharaiméadair an phróisis rollta pláta, mar shampla trastomhas an phláta, luas an phláta, an tiús, etc., a bhaint amach ard-. próiseáil cruinneas. Is féidir leis na paraiméadair phróiseála a mhonatóiriú agus a choigeartú i bhfíor-am, cruinneas agus comhsheasmhacht na próiseála coil a chinntiú, agus freastal ar riachtanais phróiseála éagsúla. Le nósanna imeachta agus samhlacha próiseála uathoibrithe, is féidir táirgeadh uathoibrithe a bhaint amach, éifeachtúlacht táirgthe a fheabhsú, agus costais saothair a laghdú.

Tá an córas meaisín foirceannadh CNC uathoibríoch simplí a oibriú, tá an córas oibriúcháin cobhsaí, durable, agus oiriúnach do gach cineál coinníollacha oibre, cuimsíonn an córas rialaithe iomlán:

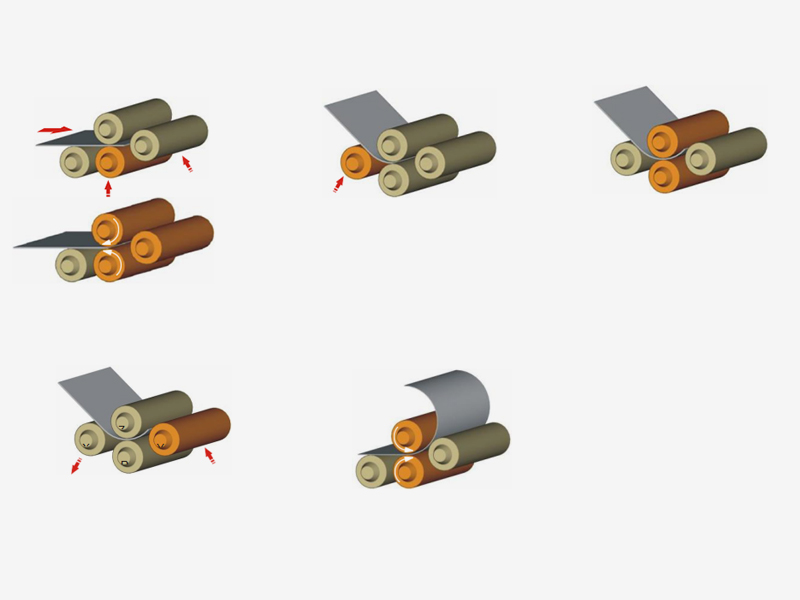

(1) Cuirtear an pláta go cothrománach - ní chomh claonta leis an meaisín rollta pláta trí-rolla;

(2) Úsáid sorcóir taobh go tapa ar an pláta dearfach (r chun an riosca de bharr míchuí a sheachaint);

(3) Ná áitiú ach spás ar an taobh luchtaithe;

(4) Tá imeall an ailt líne dhíreach laghdaithe go mór (mar gheall ar an gcumas réamh-lúbthachta gan íoc, go dtagann an pointe clampála go hiomlán ar imeall an phláta);

(5) An trealamh is éasca a rolladh, ní mór do gach sorcóir taobh ach seasamh amháin chun múnlú a rolladh;

(6) Déantar an próiseas iomlán a fhoirmiú uair amháin (is é an bunús gur chóir go mbeadh an rogha acmhainne trealaimh oiriúnach), lena n-áirítear lúbadh an chinn pláta;

(7) Tá lúbadh bileog oiriúnach do mhonarú coil uathoibríoch éifeachtach.

Tá an córas rialaithe feistithe le feidhm foirceannadh aon-eochair, sábhálann an chéad bhord foirceannadh na sonraí sa chlár, agus is féidir leis an dara bord foirceannadh foirceannadh uathoibríoch, agus táirgeadh mais a bhaint amach, ag feabhsú an éifeachtacht táirgthe go mór. Agus is féidir suas leis na céadta clár ríl táirge a shábháil sa chóras, agus is féidir glaoch orthu ag am ar bith gan spól oibríocht foirne.

Tá an gléas tarchurtha hiodrálach comhdhéanta de luas íseal agus mótair ola chasmhóiminte mór, laghdaitheoir phláinéid, comhla iarmhéid, etc.
Úsáideann an stáisiún hiodrálacha gléas cuisniúcháin neamhspleách ionas go mbeidh teocht an umar á rialú i gcónaí laistigh de 40 ° C.
Comhla comhréireach hiodrálach ag baint úsáide as taighde ola Yuci

Fotha pláta

Tá rolla taobh an phláta ailínithe go huathoibríoch láithreach, agus tá prionsabal na gníomhaíochta cosúil le prionsabal an rialóra hiodrálach. Seo a leanas léaráid scéimreach an struchtúir:
Tá an pláta clampáilte i gcónaí idir na rollóirí uachtaracha agus íochtaracha sa dá dhráma chun suíomh comhsheasmhach agus idéalach a chinntiú.

Tógáil fuselage soladach

Braitheann cruinneas an mheaisín rollta ar stóinseacht an fhráma agus an chassis.
Glacann an meaisín rollta pláta dearadh struchtúr bosca le pláta miotail throm.
Tá na frámaí ceangailte trí fhonnadh daingean bosca-dearadh a shásaíonn go maith chuimhneacháin torsional, seachas suí ar léas H nó U atá deartha go simplí.
Tar éis an oibríocht táthú, tá an fráma agus an chassis faoiseamh ó strus. Glacann an comhlacht ar fad meaisínithe 5-ais
Úsáideann ionaid meaisínithe CNC pointe tagartha seasta amháin. Ligeann sé seo do chomhthreomhaireacht na n-ais go léir
Is príomhthréithe an mheaisín iad dromchlaí beachta chomh maith le saol seirbhíse agus cruinneas.

Buntáistí innealtóireachta agus táirgthe

Tá na córais mheicniúla agus hiodrálacha ar na meaisíní W12 deartha ag innealtóirí a bhfuil taithí acu. Úsáideann na hinnealtóirí seo teicnící innealtóireachta paraiméadracha 3D agus anailís statach agus institiúideach a chur i bhfeidhm chun meaisíní a dhearadh.
Déanann innealtóirí leictreacha agus meicniúla gach córas meicniúla, hiodrálacha agus leictreonacha a dhearadh agus a thástáil. Ach amháin tar éis tréimhse fhada tástála agus meastóireachta a bhfuil an meaisín údaraithe le haghaidh táirgeadh mais.

Rolla agus coróin

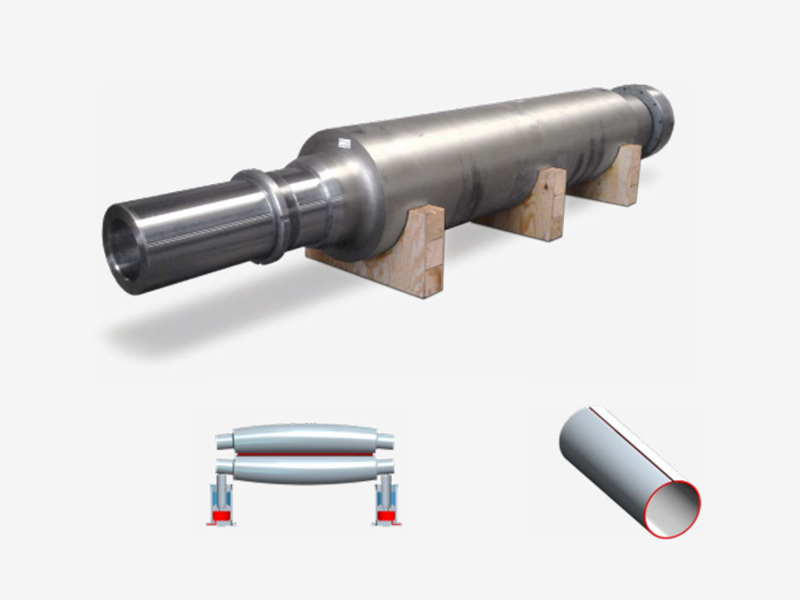

Is é an chomhpháirt is tábhachtaí den mheaisín rollta pláta an rolla féin. Tá trastomhais níos lú ag an chuid is mó de na meaisíní ar an margadh, agus rollaí níos laige a dhífhoirmíonn agus a fhoirmíonn pointí comhréidh ar imeall an phláta le linn réamh-lúbthachta.
Dhearamar na rollaí le trastomhas níos mó agus d'úsáideamar rollaí cruach brionnaithe ard-neart arna meaisíniú ag deileanna CNC ardchruinneas. Tá dromchla oibre an rolla faoi réir cruaite ionduchtaithe CNC go HRC 54-58 (doimhneacht 5-6 mm) agus déantar tástáil cruas ag pointí éagsúla den rolla. Déantar trastomhas lúbthachta íosta de 1.1x trastomhas rolla uachtair a bhaint amach go héasca.
Déantar an rolla a mheaisíniú le coróin chun cúiteamh a dhéanamh as sraonadh an rolla le linn réamh-lúbthachta. Is féidir rollaí próiseála coróin saincheaptha d'ábhair nó de thiús éagsúla a úsáid saor in aisce ar ordú.

Choróin rolla dinimiciúil Roghnach

I gcásanna áirithe, d'fhéadfadh an raon tiús pláta a bheith an-leathan. Sa chás seo, is gá córas coróin rolla dinimiciúil a úsáid chun fadhb an choróin a dhíchur. Ní úsáidtear an córas ach amháin chun tacú le rollaí plátaí tanaí, agus nuair a bhíonn plátaí tiubh á lúbadh, cuireann an sorcóir coróin hiodrálach coróin diúltach i bhfeidhm ar na rollaí ón mbun chun deireadh a chur le sraonadh a tharlaíonn le linn réamh-lúbthachta. Cuidíonn an córas seo le ciumhais réamh-lúbtha níos míne a fháil.

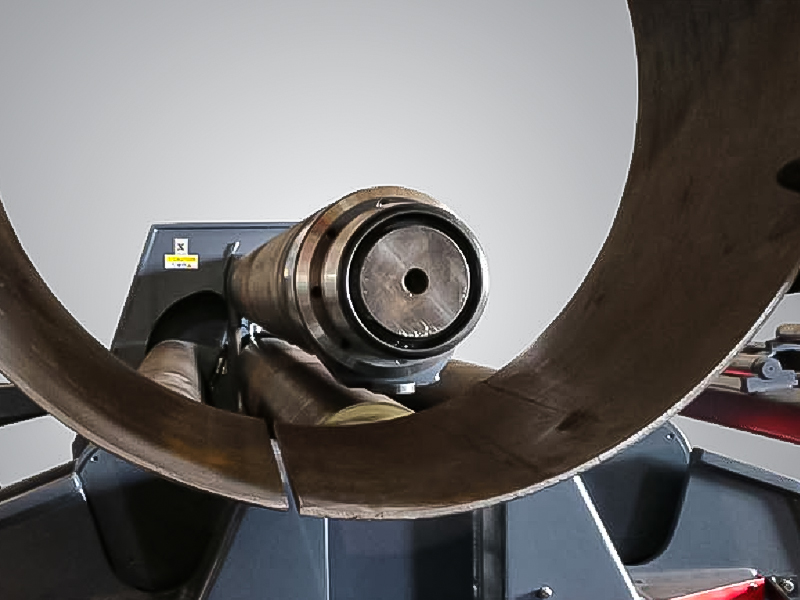

Deireadh titim hiodrálach sraith W12 ar 4 rollóir - páirteanna múnlaithe a bhaint go héasca.

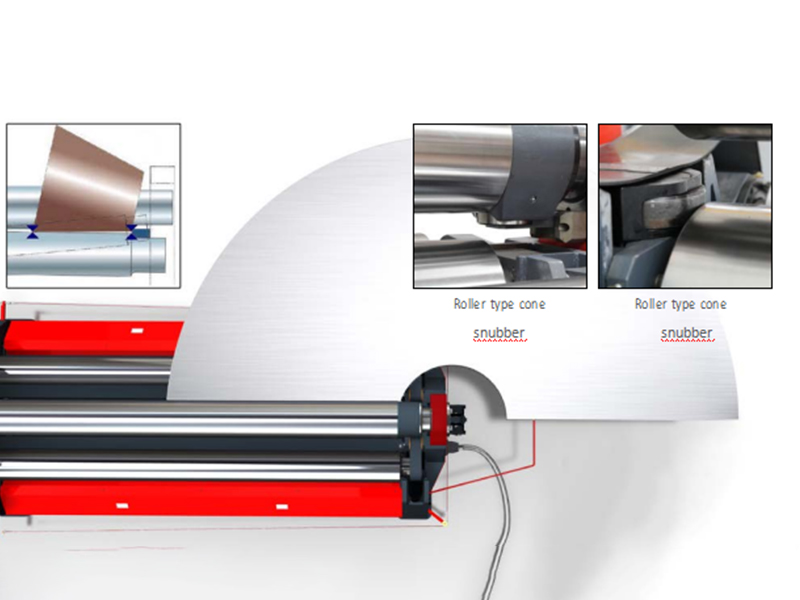

Gléas cónála

Le tógáil den scoth, comhlacht mór, agus an cumas Uillinn na rollóirí bun agus taobh, is féidir leat páirteanna cónúla leathan-uillinn agus trastomhas beag a lúbadh go héasca.

Córas leictreach

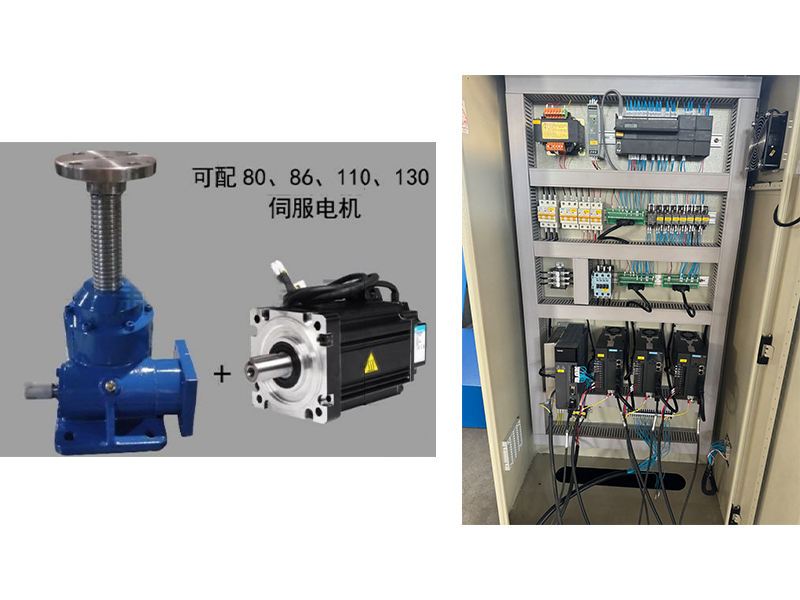

Is é an modh tiomána ná fearas worm an ardaitheoir scriú liathróid a thiomáint go díreach trí mhótar servo, agus tiomáineann an fearas worm cnó an scriú liathróid. Déanann rothlú an chnó an scriú liathróid ardú agus titim, agus tá an scriú liathróid ceangailte leis an suíochán sorcóir taobh, ionas go mbogann an sorcóir taobh suas agus síos, agus bogann an sorcóir níos ísle ar an mbealach céanna freisin. Tá an modh seo difriúil ó mhonarchana eile a úsáideann mótair servo chun caidéil hiodrálacha a thiomáint, agus ansin an sorcóir ola a rialú trí chomhlaí comhréireacha. Cuirtear stróc an tsorcóra ola ar ais chuig an PLC trí bhraiteoir díláithrithe. Maidir le rialú, tá cruinneas rialaithe níos dírí ag modh ár gcuideachta, agus níl aon earráid carntha ann, rud atá ina réamhriachtanas chun rolladh ard-chruinneas a chinntiú.

Ideal le haghaidh clampála

I sraith W12 de mheaisíní lúbthachta rolla, déantar clampáil pláta a bhaint amach trí bharra torsion láidir an rolla níos ísle a bhogadh. Tá an barra torsion á thiomáint ag 2 sorcóir hiodrálacha chun clampáil comhthreomhar optamach an bhileog a chinntiú.
Nuair a bhíonn an cón lúbtha, tilts tríú sorcóir hiodrálacha ar an mbarra torsion an rolla níos ísle.
Sa tsraith W12, tá na rollóirí níos ísle á dtiomáint ag sorcóirí hiodrálacha cumhachtacha ag an dá cheann. Déantar é a shioncronú go leictreonach lena chéile, agus tá earráid níos lú ná 0.1 mm.

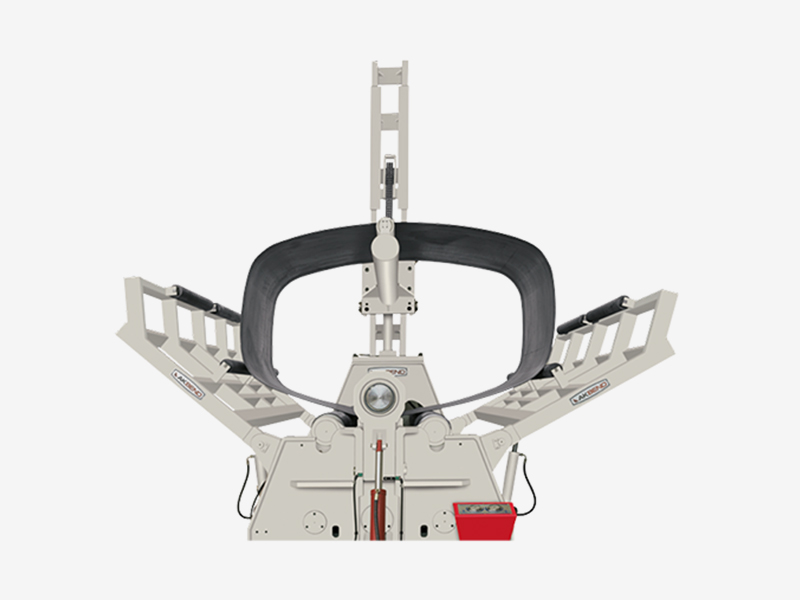

Taobh roghnach agus córais tacaíochta barr

Cuidíonn tacaíochtaí taobh hiodrálacha nó barr roghnacha le dífhoirmiú sorcóir a chosc agus iad ag lúbadh cruthanna móra. Tá sorcóirí dúbailte hiodrálacha ag na tacaí taobh agus tá siad déanta as struchtúr cruach trom.


Is féidir cumas tacaíochta ingearach a mhonarú de réir riachtanais tonnáiste agus airde éagsúla.

Córas rialaithe PLC (Caighdeánach)

Cinntíonn córas comhardaithe leictreonach PLC oibriú sioncrónach ar mheaisíní sraith W12 na rollóirí ísle agus taobh. Soláthraíonn painéal oibríochta PLC agus tadhaill an próiseas, a rialaíonn 6 ais. Ina theannta sin, de bharr an cumas suas le 5 phointí socraithe luach lúb a raibh taithí acu roimhe seo a ríomhchlárú, is féidir iad a úsáid go héasca agus sábháil ama.
Córas rialaithe leictreach uirlisí meaisín bunaithe ar PLC, atá feistithe le rialú leictreach agus rialú hiodrálacha, chun éagsúlacht gníomhartha meaisín a bhaint amach. Tá na príomhchnaipí oibríochta bunaithe ar an gconsól.

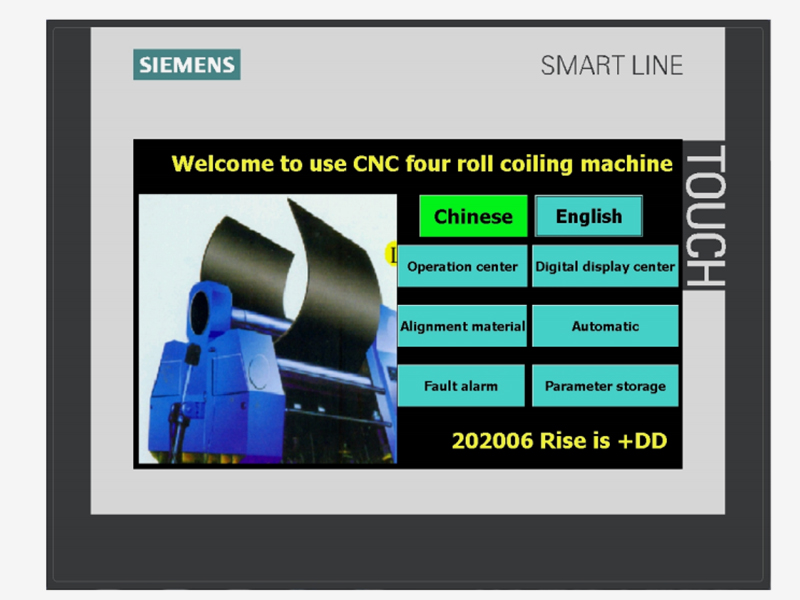

Ní mór rialú digiteach sioncrónach ar na rollóirí taobh clé agus ar dheis agus na rollóirí níos ísle a bheith i stát oibriúcháin an chonsóil. Rialú síos rith. Taispeántar líon na mbogann do gach gníomh ar an gcomhéadan scáileáin tadhaill le haghaidh oibriú éasca agus iomasach. Mar gheall ar obair na rollóirí taobh clé agus ar dheis agus na rollóirí níos ísle, glacann obair an fhráma tipping cumhacht hiodrálach. Tosaigh an mótar caidéil ola roimh bhogadh.

Táirgí Molta
FAOI LINN
Nantong Tengzhong Machinery Manufacturing Co., Ltd. tá tSín Déantóirí meaisín rollta pláta CNC 4 sorcóir agus OEM/ODM Monarcha meaisín rollta pláta CNC 4-rollta, atá suite i sciathán thuaidh Lárionad Eacnamaíoch Shanghai de Yangtze River Delta, Crios Forbartha Cathrach Nantong Haian Libao, fiontar taighde agus táirgthe chun meaisín lomadh, meaisín lúbthachta agus meaisín rollta agus innealra eile T & F, táirgeadh, díolachán agus seirbhís mar ar cheann de na cuideachta atá ag speisialú i dtáirgeadh meaisín lomadh hiodrálach sraith branda "Tengzhong", meaisín lomadh meicniúil, meaisín lúbthachta hiodrálacha, meaisín rollta pláta hiodrálacha, meaisín rollta pláta meicniúil, meaisín gearrtha Uillinn hiodrálach, meaisín punchála agus lomadh comhcheangailte agus trealamh brionnú eile , a úsáidtear go forleathan i dtionscal éadrom, eitlíocht, longthógáil, miotalóireacht, ionstraimíocht, fearais leictreacha, táirgí cruach dhosmálta, tógáil struchtúr cruach agus tionscal maisiúcháin. Chloígh innealra Tengzhong i gcónaí leis an gcoincheap forbartha "táirgí den scoth a tháirgeadh, seirbhís iontach a sholáthar, agus gach úsáideoir a shásamh", agus smaoinigh sé i gcónaí do chustaiméirí agus do chustaiméirí a sheirbheáil ó chroí. Táimid ag tnúth le bheith ag obair leat chun todhchaí níos fearr a chruthú le chéile!
Nuacht
Aiseolas Teachtaireacht

Cad é cruinneas agus cruinneas CNC 4 sorcóir Pláta meaisín rollta le linn an phróisis rollta?

Tá beachtas agus cruinneas a Meaisín rollta pláta 4-rollta CNC le linn an phróisis rollta i measc na méadrachtaí feidhmíochta is tábhachtaí, agus is féidir leo a bheith éagsúil ag brath ar roinnt fachtóirí, lena n-áirítear dearadh an mheaisín, cáilíocht na gcomhpháirteanna, agus an córas rialaithe atá i bhfeidhm. Seo forbhreathnú ar cad ba cheart a bheith ag súil leis ó thaobh beachtas agus cruinnis de:

Caoinfhulaingt daingean:
Cruinneas Toiseach: Is féidir le meaisíní 4-sorcóir CNC lamháltais daingean a bhaint amach, de ghnáth sa raon ± 0.1 go ± 0.5 mm ag brath ar ábhar, tiús, agus castacht an táirge rollta. Maidir le hiarratais ardchruinneas, cinntíonn an leibhéal cruinnis seo go gcomhlíonann an táirge deiridh sonraíochtaí dearaidh.
Beachtas Réamh-lúbthachta: Ceann de na príomhbhuntáistí a bhaineann le córas 4-sorcóir ná a chumas an pláta a lúbadh le cruinneas níos mó ná meaisíní 3-sorcóir. Déantar an réamh-lúbthacht ionas go n-íoslaghdófar imeall díreach an phláta, feabhas a chur ar chruinneas iomlán an bend.

Ga Rolla Comhsheasmhach:
Atrialltacht: rialaíonn córais CNC an próiseas rollta le cruinneas ard, ag cinntiú go bhfanann an ga rollta comhsheasmhach le linn an phróisis. I gcás feidhmeanna cosúil le sorcóirí mór-trastomhas, is féidir leis an meaisín plátaí a rolladh le ga comhsheasmhach fiú trasna faid níos faide nó ábhair níos tiús.
Cruinneas i Sorcóireacht: Ceadaíonn an chumraíocht 4-sorcóir níos mó smachta ar an pláta le linn an phróisis rollta, feabhas a chur ar aonfhoirmeacht an chruth deiridh, go háirithe i dtéarmaí cruinn agus réidh an sorcóra.

Rialú Beacht ar Dhífhoirmiú Ábhar:
Rollaí Servo-tiomáinte: Úsáideann go leor meaisíní CNC 4-rollaí rollaí servo-tiomáinte chun suíomh an phláta a rialú le cruinneas ard, rud a chumasaíonn coigeartuithe beachta le linn an phróisis rollta. Déanann an córas CNC paraiméadair cosúil le brú, luas agus suíomh a choigeartú go huathoibríoch, ag cinntiú dífhoirmiúchán comhsheasmhach ar fud an phláta.
Aiseolas Fíor-Ama: Go hiondúil tá córais monatóireachta agus aiseolais fíor-ama feistithe ag na meaisíní seo, rud a cheadaíonn coigeartuithe dinimiciúla le linn an phróisis rollta. Laghdaíonn sé seo an seans go ndéanfar earráidí agus cinntíonn sé torthaí ardchruinneas.

Cáilíocht Edge agus Comhsheasmhacht Lúbthachta:
Ailíniú Imeall: Ós rud é go rialaíonn an córas CNC suíomh agus gluaiseacht an phláta, feabhsaítear cáilíocht imeall. Tá plátaí ailínithe go beacht, ag cinntiú imill dhíreacha agus cruinn le linn an phróisis rollta.
Réamh-lúbthacht agus Clampáil: Is gnách go dtiteann an pointe clampála sa mheaisín 4-sorcóir díreach ar imeall an phláta, ag cinntiú go n-áiritheofar na hailt imeall díreach íosta tar éis lúbthachta agus feabhas a chur ar chomhsheasmhacht lúbthachta foriomlán.

Cruinneas Ábhar Sonrach:
Is féidir leis an cruinneas a athrú beagán bunaithe ar an gcineál ábhair atá á phróiseáil (m.sh., alúmanam, cruach, tíotáiniam). D’fhéadfadh sé go mbeadh sé níos fusa ábhair níos boige a rolladh go beacht, agus d’fhéadfadh go mbeadh gá le mionchoigeartú breise ar na paraiméadair le haghaidh ábhair níos deacra.

Beachtas rialaithe CNC:
Beachtas Digiteach: Le córais CNC nua-aimseartha, tá an cruinneas i rialú an phróisis rollta thar a bheith ard, go minic in ann cruinneas fo-milliméadar a bhaint amach. Cinntíonn bogearraí CNC go ndéantar gach gluaiseacht agus seicheamh rollta a rialú go cúramach, ag uasmhéadú cruinneas lúbthachta agus rollta bunaithe ar na sonraíochtaí cláraithe.

Tá an Meaisín rollta pláta 4-rollta CNC Tá sé an-beacht agus cruinn, go háirithe i bhfeidhmchláir a éilíonn lamháltais dochta, gathanna comhsheasmhacha, agus ailt imeall díreach íosta. Feidhmíonn sé níos fearr ná córais 3-sorcóir traidisiúnta trí chumais réamh-lúbtha níos fearr agus coigeartuithe uathoibrithe fíor-ama a thairiscint, ag cinntiú atrialltacht ard agus cruinneas sa phróiseas rollta.
