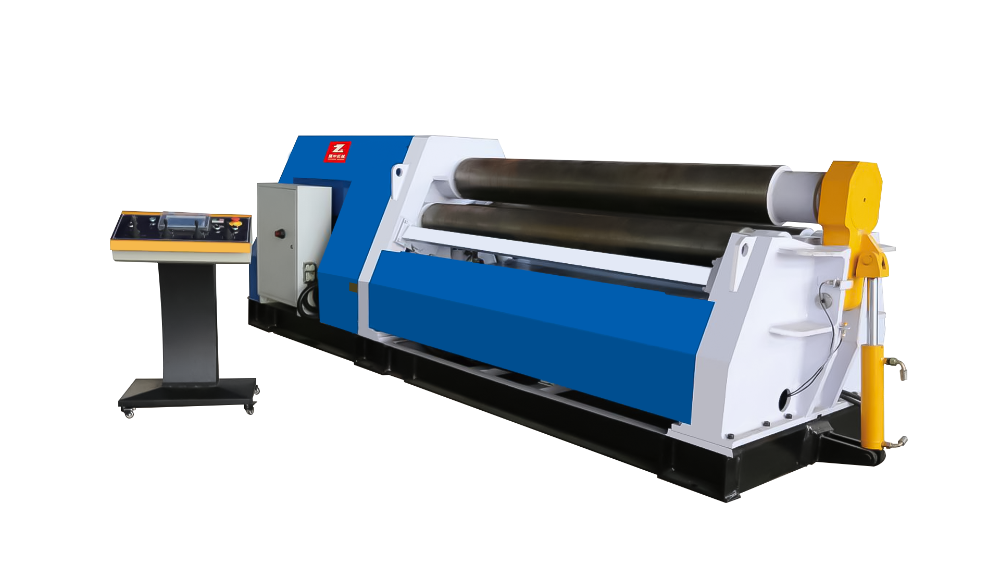

Cén chaoi a gcomhlánaíonn meaisín rollach pláta beag ceithre rolla CNC rolladh na gcodanna speisialta múnlaithe?

Anseo thíos taispeánfaimid duit an próiseas rollach de fhoirmiú aon-uaire L-chruthach ag ceithre rolla meaisín rollach pláta le hábhar cruach dhosmálta 2mm saincheaptha agus leithead 1 mhéadar.

1. Ullmhúchán: Ar dtús, gearr an pláta cruach dhosmálta 2mm tiubh go dtí an méid cuí agus cinntigh go bhfuil dromchla an phláta cothrom agus nach bhfuil aon lochtanna soiléire aige. Ansin, de réir riachtanais mhéid agus cuaire na gcodanna speisialta múnlaithe L-chruthach, cuir isteach na paraiméadair chláir chomhfhreagracha sa chóras CNC.

2. Suíomh pláta agus clampáil: Cuir foirceann amháin den phláta cruach dhosmálta gearrtha isteach sna rollóirí uachtaracha agus íochtaracha, tosaíonn an trealamh ag rith, agus na rollóirí uachtaracha agus íochtaracha clampáil ar an bpláta. Ag an am seo, éiríonn an seafta sorcóir ar dheis chun ról suímh a imirt, rothlaíonn an sorcóir go dtí go dtacaíonn an pláta leis an sorcóir ar dheis, agus ansin athraíonn an sorcóir ceart, agus aisiompaíonn an sorcóir filleadh ar an bpointe nialais chun an calabrú pointe nialais a chríochnú an pláta.

3. Oibríocht réamh-lúbthachta: Déantar an sorcóir a rothlú go dtí an áit ina gcaithfear an stua a rolladh, agus ardaíonn an sorcóir ar chlé le haghaidh réamh-lúbthachta. Le linn an phróisis réamh-lúbthachta, cuireann an sorcóir ar chlé brú cuí i bhfeidhm chun go dtosóidh an pláta ag lúbadh ar dtús chuig an gcéad uillinn lúbthachta gar don chruth L. Tar éis don réamh-lúbthacht a bheith críochnaithe, athshocraítear an sorcóir ar chlé.

4. An chéad rolladh stua: Ardaíonn an sorcóir ar dheis go dtí an suíomh réamh-lúbthachta, agus ansin rothlaíonn an cuntair agus an sorcóir ar dheis ag an am céanna, ag tiomáint an phláta chun curl, ag cruthú de réir a chéile an chéad uillinn lúbthachta den chruth L, Agus athshocraítear an sorcóir ar dheis tar éis é a rolladh isteach i leathchiorcal.

5. An Dara Rolladh Arc: Leanann an Cuntar Sorcóir ag rothlú go dtí an áit ina gcaithfear an dara stua a rolladh, agus ardaíonn an sorcóir ar chlé arís, agus comhoibríonn sé leis an gcuntar sorcóir chun an dara hoibriú rollach stua a dhéanamh, ionas go mbeidh an pláta Is é an dara uillinn lúbthachta den chruth L, rud a chríochnaíonn an chuid speisialta-chruthach L-chruthach L.

6. Tóg amach an phíosa oibre: Tar éis don rolladh a bheith críochnaithe, rothlaíonn an cuntar sorcóir go dtí an pointe nialasach, téann an sorcóir íochtarach den chuntar sorcóir, agus ansin tógtar an chuid speisialta cruth-chruthach L go cúramach.
